КОНЦЕПЦИЯ ВУДИ / ВД-X101

Балансир «Крест» · ВД-X101

Все балансиры

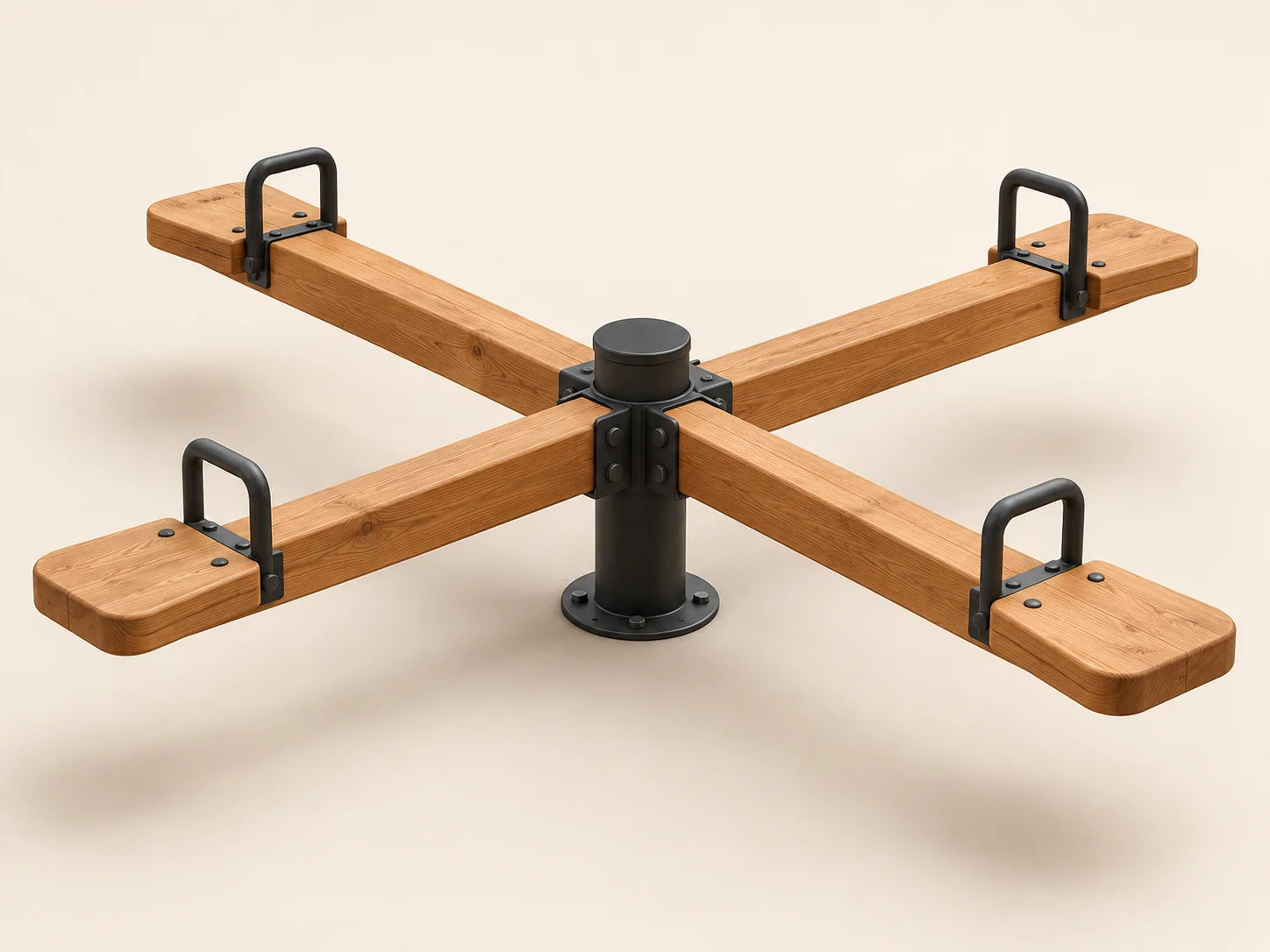

Предметная визуализацияВД-X101

Иллюстрация показывает направление дизайна. Габариты ориентировочные; итоговые конструкция и параметры определяются проектом.

Ваш запрос

Под заказ
Ориентир по габариту в плане, мм

Эскизный ориентир для расчёта. Фактические размеры определим по проекту.

Материалы
Дерево и металл. Состав подтвердим в предложении.

Свои размеры или состав?
Артикул
ВД-X101
Эскизные габариты, мм
3600 × 3600 × 900
Конструкция и установка
По проекту
Стоимость и срок
После расчёта

Перед расчётом уточним: Ход и нагрузка каждой стороны

Модели из разных направлений можно объединить в один запрос.
ПАРАМЕТРЫ КОНЦЕПЦИИ

Габариты и проектирование

Размер в плане
3600 мм
Ширина
3600 мм
Высота
900 мм
Стрелки условно показывают направления измерения; изображение без масштаба. Размеры предварительные и уточняются по проекту.

Что уточняем до предложения

  • Ход и нагрузка каждой стороны
  • Покрытие, свободная зона и обслуживание
  • Материалы, комплектацию и место установки.
  • Необходимую документацию и условия эксплуатации.

Стоимость и сроки

Рассчитываем после согласования состава, количества и места поставки. Возможность монтажа обсуждается отдельно.

Кнопка спецификации открывает окно печати. В нём можно сохранить выбранные параметры в PDF.

О КОНЦЕПЦИИ

Продумать каждую деталь

Четыре деревянных луча с отдельными сиденьями образуют крестообразный балансир на металлическом центральном шарнире. Направления движения и предельный ход определяются после расчёта.

Состав и конструкция

  • Четыре деревянных луча и сиденья
  • Центральная металлическая опора
  • Раздельные металлические поручни

Эта модель показана как концепция для изготовления под заказ. Назначение, расчёты, необходимые подтверждения и документация устанавливаются для конкретного объекта.

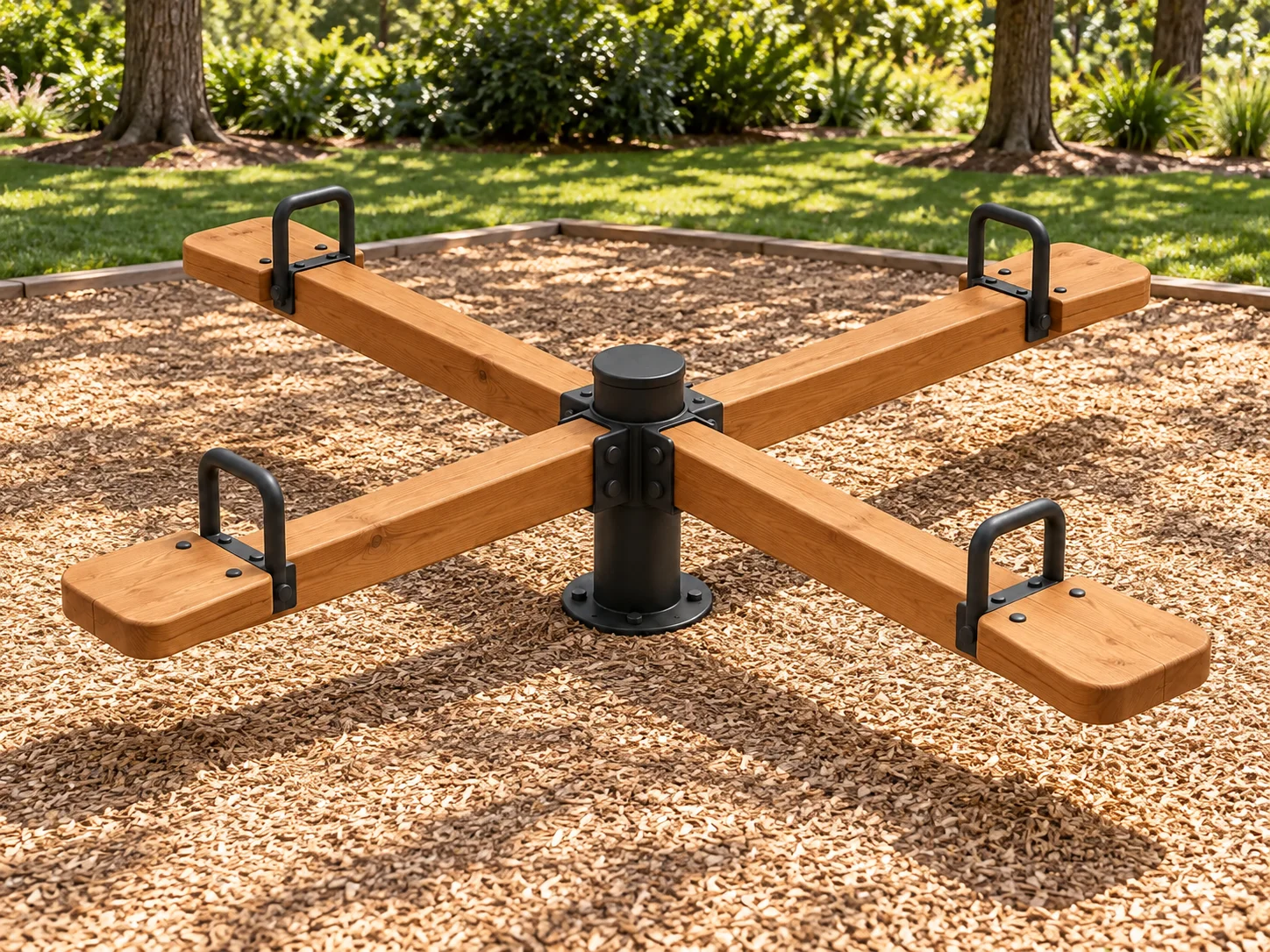

Балансир «Крест» в пространстве, визуализация
Балансир «Крест» в пространствеКонцептуальная визуализация, не фотография выполненного объекта
КОНСТРУКЦИЯ И ПРИВЯЗКА К ОБЪЕКТУ

Как планируем изделие

Концепция под заказ
01 / СЦЕНАРИЙ

Где использовать

Крестовая схема задаёт совместный игровой сценарий с четырьмя посадочными точками.

02 / УСТРОЙСТВО

Что показано

Центральный шарнир работает с четырьмя лучами. Кинематика, ограничители хода и устойчивость требуют инженерной разработки.

03 / ОБЪЕКТ

Что проверить на месте

Нужны назначение, площадь, покрытие, зона движения и доступ для обслуживания.

ПОДГОТОВКА К РАСЧЁТУ

Три вопроса перед проектированием

  1. Ход и нагрузка каждой стороны?
  2. Покрытие, свободная зона и обслуживание?
  3. Каковы габариты участка, количество изделий и сроки проекта?

Похожие концепции

Весь раздел

* Габариты новых концепций предварительные. Изображения — визуализации, а не фотографии реализованных объектов. Конструкцию, назначение, материалы, необходимую документацию и условия установки согласуем по проекту перед изготовлением.

Нужны другие размеры или своё изделие?

Опишите задачу в заявке — сайт отправит её менеджеру, а расчёт подготовим под ваш объект.
