КОНЦЕПЦИЯ ВУДИ / ВД-X50

Треугольная лазалка с лестницами · ВД-X50

Все игровые лазалки
Предметная визуализацияВД-X50

Иллюстрация показывает направление дизайна. Габариты ориентировочные; итоговые конструкция и параметры определяются проектом.

Ваш запрос

Под заказ
Ориентир по длине, мм

Эскизный ориентир для расчёта. Фактические размеры определим по проекту.

Материалы
Дерево и металл. Состав подтвердим в предложении.

Свои размеры или состав?
Артикул
ВД-X50
Эскизные габариты, мм
3500 × 2400 × 2300
Конструкция и установка
По проекту
Стоимость и срок
После расчёта

Перед расчётом уточним: Назначение и маршрут подъёма

Модели из разных направлений можно объединить в один запрос.
ПАРАМЕТРЫ КОНЦЕПЦИИ

Габариты и проектирование

Длина
3500 мм
Ширина
2400 мм
Высота
2300 мм
Стрелки условно показывают направления измерения; изображение без масштаба. Размеры предварительные и уточняются по проекту.

Что уточняем до предложения

  • Назначение и маршрут подъёма
  • Крепление, покрытие и зоны
  • Материалы, комплектацию и место установки.
  • Необходимую документацию и условия эксплуатации.

Стоимость и сроки

Рассчитываем после согласования состава, количества и места поставки. Возможность монтажа обсуждается отдельно.

Кнопка спецификации открывает окно печати. В нём можно сохранить выбранные параметры в PDF.

О КОНЦЕПЦИИ

Продумать каждую деталь

Две наклонные плоскости из деревянных ступеней и металлических хватов соединены в открытую треугольную форму. Компоновка входа и высоты проектируются отдельно.

Состав и конструкция

  • Деревянная треугольная рама
  • Ступени и металлические хваты
  • Металлические связующие узлы

Эта модель показана как концепция для изготовления под заказ. Назначение, расчёты, необходимые подтверждения и документация устанавливаются для конкретного объекта.

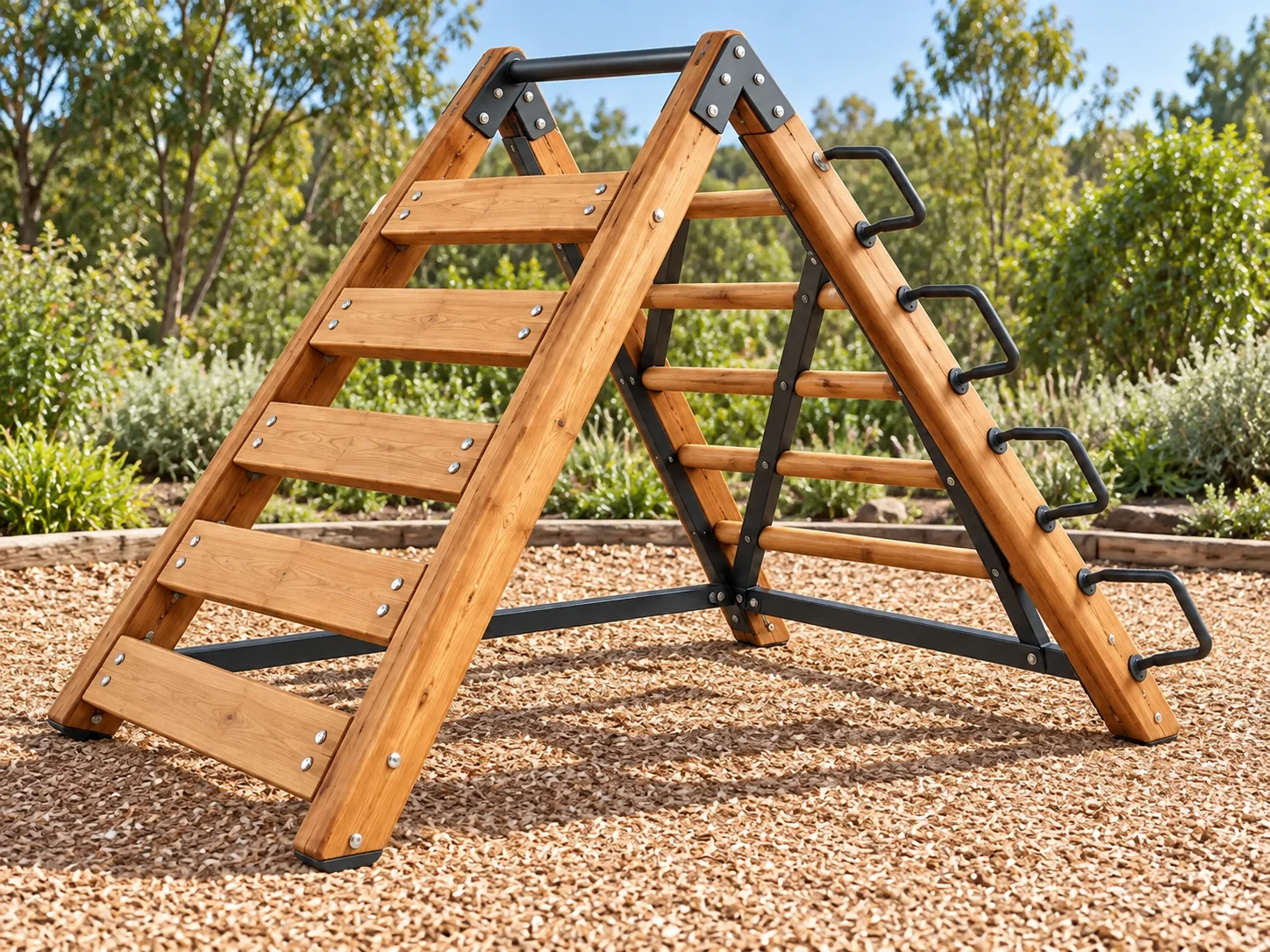

Треугольная лазалка с лестницами в пространстве, визуализация
Треугольная лазалка с лестницами в пространствеКонцептуальная визуализация, не фотография выполненного объекта
КОНСТРУКЦИЯ И ПРИВЯЗКА К ОБЪЕКТУ

Как планируем изделие

Концепция под заказ
01 / СЦЕНАРИЙ

Где использовать

Открытая лазалка с двумя наклонными плоскостями для коротких маршрутов подъёма с разных сторон.

02 / УСТРОЙСТВО

Что показано

Деревянная треугольная рама объединяет ступени и металлические хваты. Шаг хватов, геометрию верхней зоны и наличие перехода определяют по проекту.

03 / ОБЪЕКТ

Что проверить на месте

Нужны проверка высоты, поверхности под конструкцией, зон движения, доступности осмотра узлов и способа крепления.

ПОДГОТОВКА К РАСЧЁТУ

Три вопроса перед проектированием

  1. Сколько маршрутов подъёма должно быть у конструкции?
  2. Какие высоты и расположение хватов требуются?
  3. Какие площадь, покрытие и основание доступны?

Похожие концепции

Весь раздел

* Габариты новых концепций предварительные. Изображения — визуализации, а не фотографии реализованных объектов. Конструкцию, назначение, материалы, необходимую документацию и условия установки согласуем по проекту перед изготовлением.

Нужны другие размеры или своё изделие?

Опишите задачу в заявке — сайт отправит её менеджеру, а расчёт подготовим под ваш объект.
