Мячевая панель «Три цели» · ВД-X121

Все игры с мячом

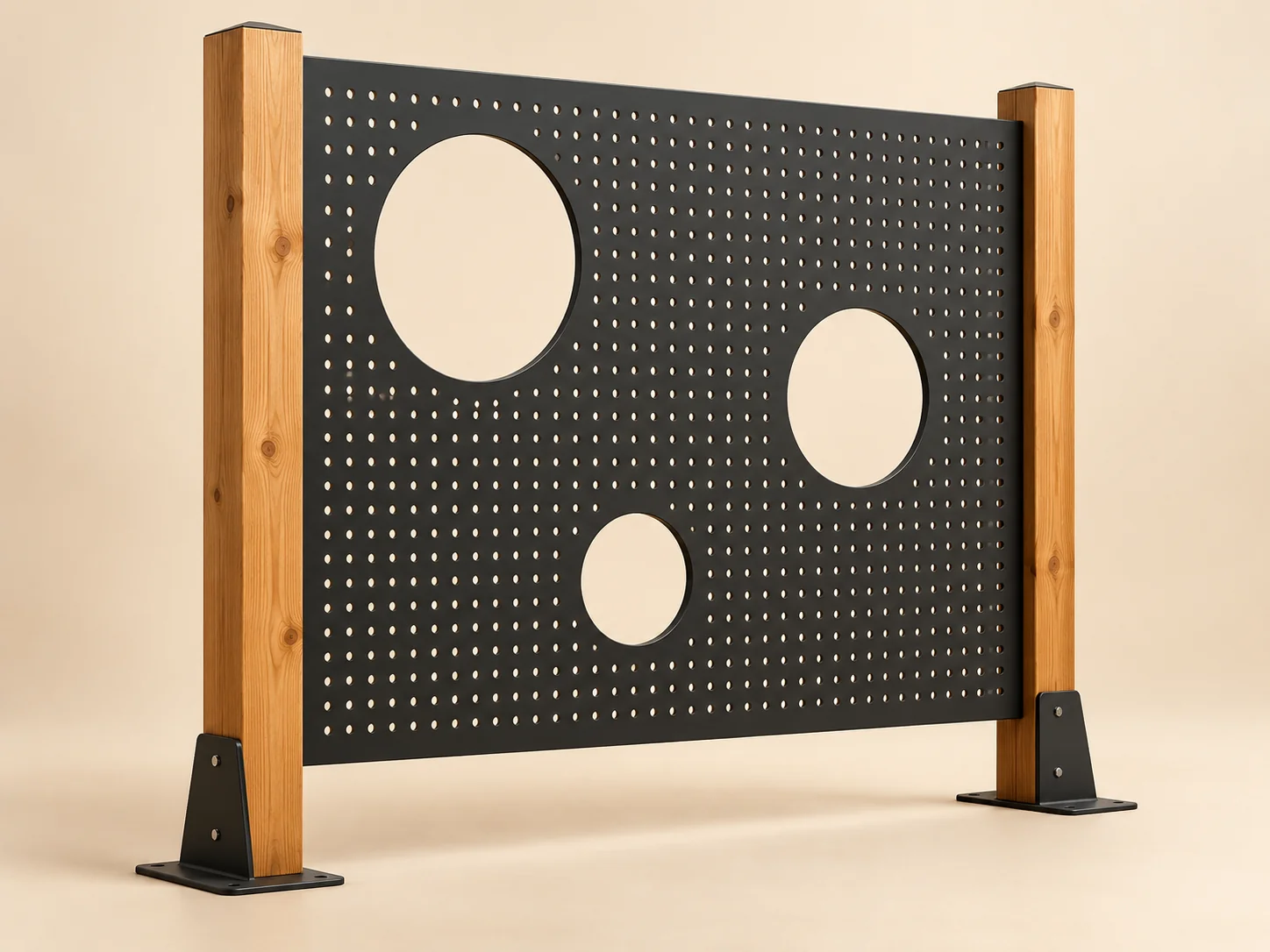

Предметная визуализацияВД-X121

Иллюстрация показывает направление дизайна. Габариты ориентировочные; итоговые конструкция и параметры определяются проектом.

Ваш запрос

Под заказ
Ориентир по длине, мм

Эскизный ориентир для расчёта. Фактические размеры определим по проекту.

Материалы
Дерево и металл. Состав подтвердим в предложении.

Свои размеры или состав?
Артикул
ВД-X121
Эскизные габариты, мм
3700 × 1700 × 2500
Конструкция и установка
По проекту
Стоимость и срок
После расчёта

Перед расчётом уточним: Размеры отверстий и сценарий игры

Модели из разных направлений можно объединить в один запрос.
ПАРАМЕТРЫ КОНЦЕПЦИИ

Габариты и проектирование

Длина
3700 мм
Ширина
1700 мм
Высота
2500 мм
Стрелки условно показывают направления измерения; изображение без масштаба. Размеры предварительные и уточняются по проекту.

Что уточняем до предложения

  • Размеры отверстий и сценарий игры
  • Зона за панелью, устойчивость и крепление
  • Материалы, комплектацию и место установки.
  • Необходимую документацию и условия эксплуатации.

Стоимость и сроки

Рассчитываем после согласования состава, количества и места поставки. Возможность монтажа обсуждается отдельно.

Кнопка спецификации открывает окно печати. В нём можно сохранить выбранные параметры в PDF.

О КОНЦЕПЦИИ

Продумать каждую деталь

Отдельная металлическая мишень с тремя круглыми отверстиями разных размеров стоит между деревянными боковыми опорами. Мяч возвращается с противоположной стороны; режим игры и пространство за панелью планируются отдельно.

Состав и конструкция

  • Перфорированная металлическая панель с тремя проёмами
  • Две деревянные боковые стойки
  • Металлические опорные пластины

Эта модель показана как концепция для изготовления под заказ. Назначение, расчёты, необходимые подтверждения и документация устанавливаются для конкретного объекта.

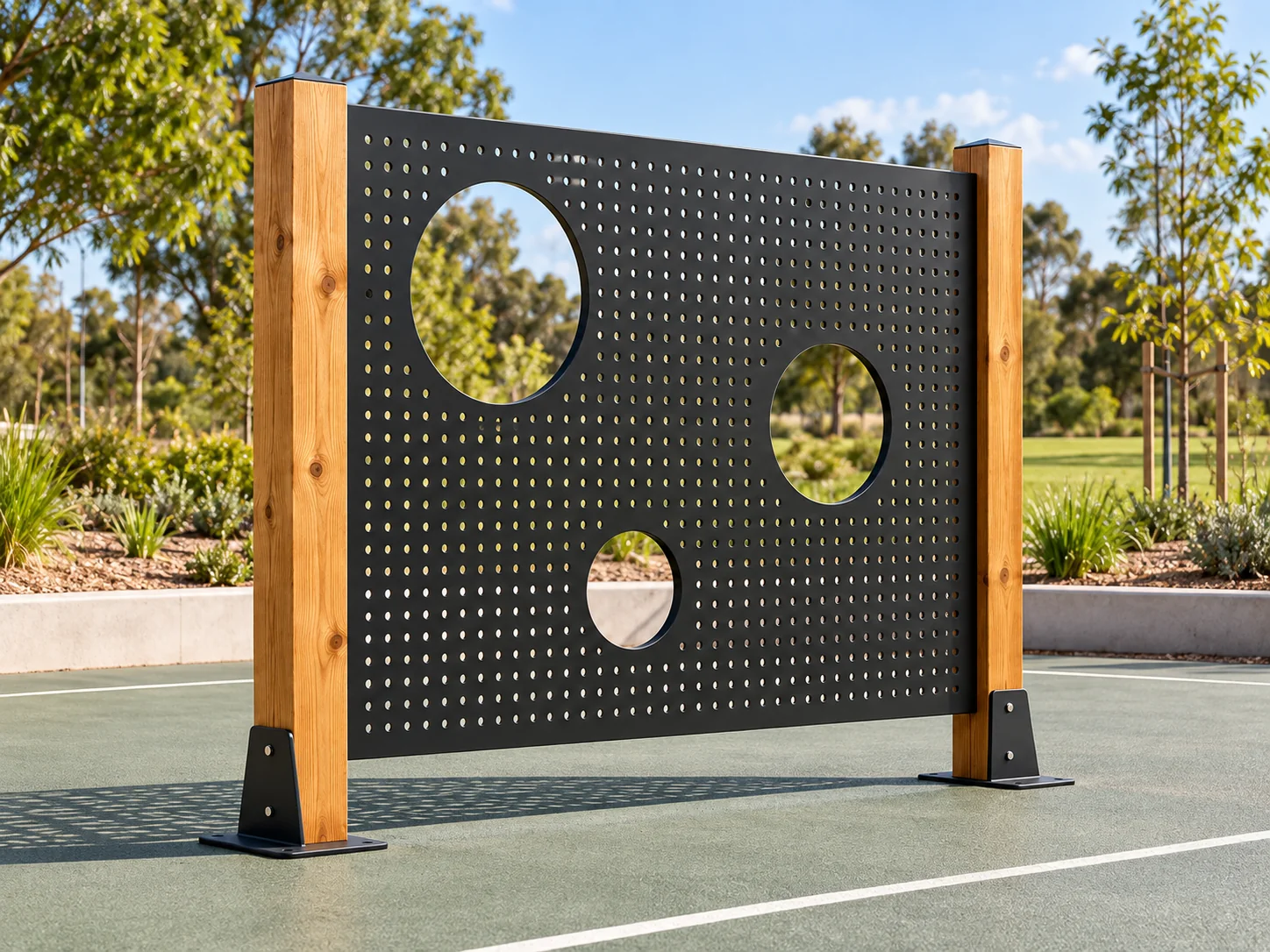

Мячевая панель «Три цели» в пространстве, визуализация
Мячевая панель «Три цели» в пространствеКонцептуальная визуализация, не фотография выполненного объекта
КОНСТРУКЦИЯ И ПРИВЯЗКА К ОБЪЕКТУ

Как планируем изделие

Концепция под заказ
01 / СЦЕНАРИЙ

Где использовать

Панель предлагает упражнение на точность броска или удара без сетки и дополнительного щита.

02 / УСТРОЙСТВО

Что показано

Открытые проёмы отличаются по диаметру. Их кромки, прочность панели и возможность возврата мяча проверяются по проекту.

03 / ОБЪЕКТ

Что проверить на месте

Нужны размеры мяча, план потоков, защитная зона за мишенью, покрытие и крепление.

ПОДГОТОВКА К РАСЧЁТУ

Три вопроса перед проектированием

  1. Размеры отверстий и сценарий игры?
  2. Зона за панелью, устойчивость и крепление?
  3. Какие размеры участка, количество изделий и сроки проекта?

* Габариты новых концепций предварительные. Изображения — визуализации, а не фотографии реализованных объектов. Конструкцию, назначение, материалы, необходимую документацию и условия установки согласуем по проекту перед изготовлением.
