Навигационный пилон «Перекрёсток» · ВД-X85

Все указатели

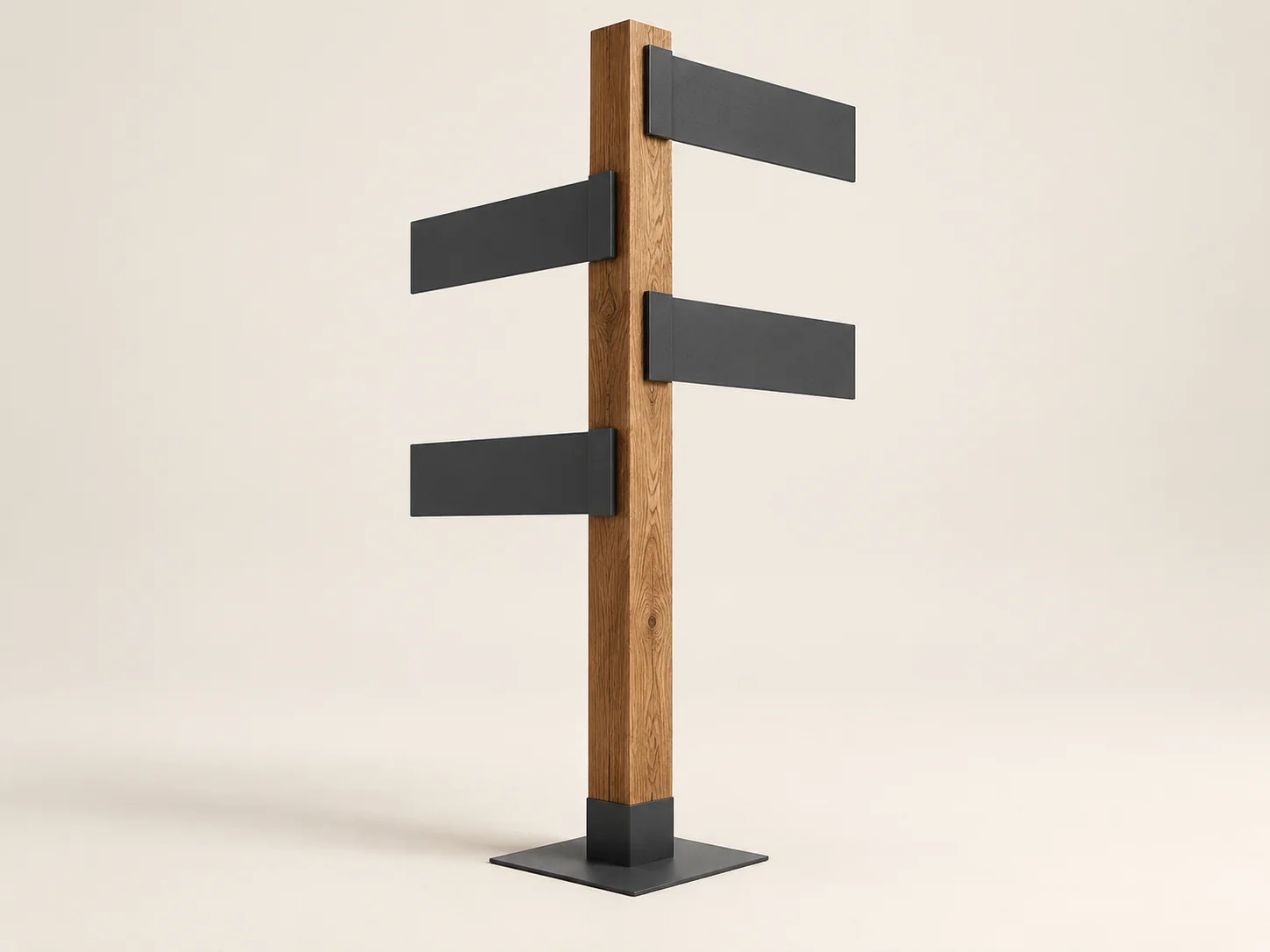

Предметная визуализацияВД-X85

Иллюстрация показывает направление дизайна. Габариты ориентировочные; итоговые конструкция и параметры определяются проектом.

Ваш запрос

Под заказ
Ориентир по длине, мм

Эскизный ориентир для расчёта. Фактические размеры определим по проекту.

Материалы
Дерево и металл. Состав подтвердим в предложении.

Свои размеры или состав?
Артикул
ВД-X85
Эскизные габариты, мм
1100 × 380 × 2700
Конструкция и установка
По проекту
Стоимость и срок
После расчёта

Перед расчётом уточним: Маршруты, названия и читаемость

Модели из разных направлений можно объединить в один запрос.
ПАРАМЕТРЫ КОНЦЕПЦИИ

Габариты и проектирование

Длина
1100 мм
Ширина
380 мм
Высота
2700 мм
Стрелки условно показывают направления измерения; изображение без масштаба. Размеры предварительные и уточняются по проекту.

Что уточняем до предложения

  • Маршруты, названия и читаемость
  • Высота, крепление и графика
  • Материалы, комплектацию и место установки.
  • Необходимую документацию и условия эксплуатации.

Стоимость и сроки

Рассчитываем после согласования состава, количества и места поставки. Возможность монтажа обсуждается отдельно.

Кнопка спецификации открывает окно печати. В нём можно сохранить выбранные параметры в PDF.

О КОНЦЕПЦИИ

Продумать каждую деталь

Самостоятельный вертикальный пилон с деревянным сердечником и четырьмя отдельными металлическими пластинами направлений. Текст, стрелки и способ маркировки готовятся для конкретной территории.

Состав и конструкция

  • Деревянная центральная стойка
  • Четыре металлические пластины под разные направления
  • Металлическое основание

Эта модель показана как концепция для изготовления под заказ. Назначение, расчёты, необходимые подтверждения и документация устанавливаются для конкретного объекта.

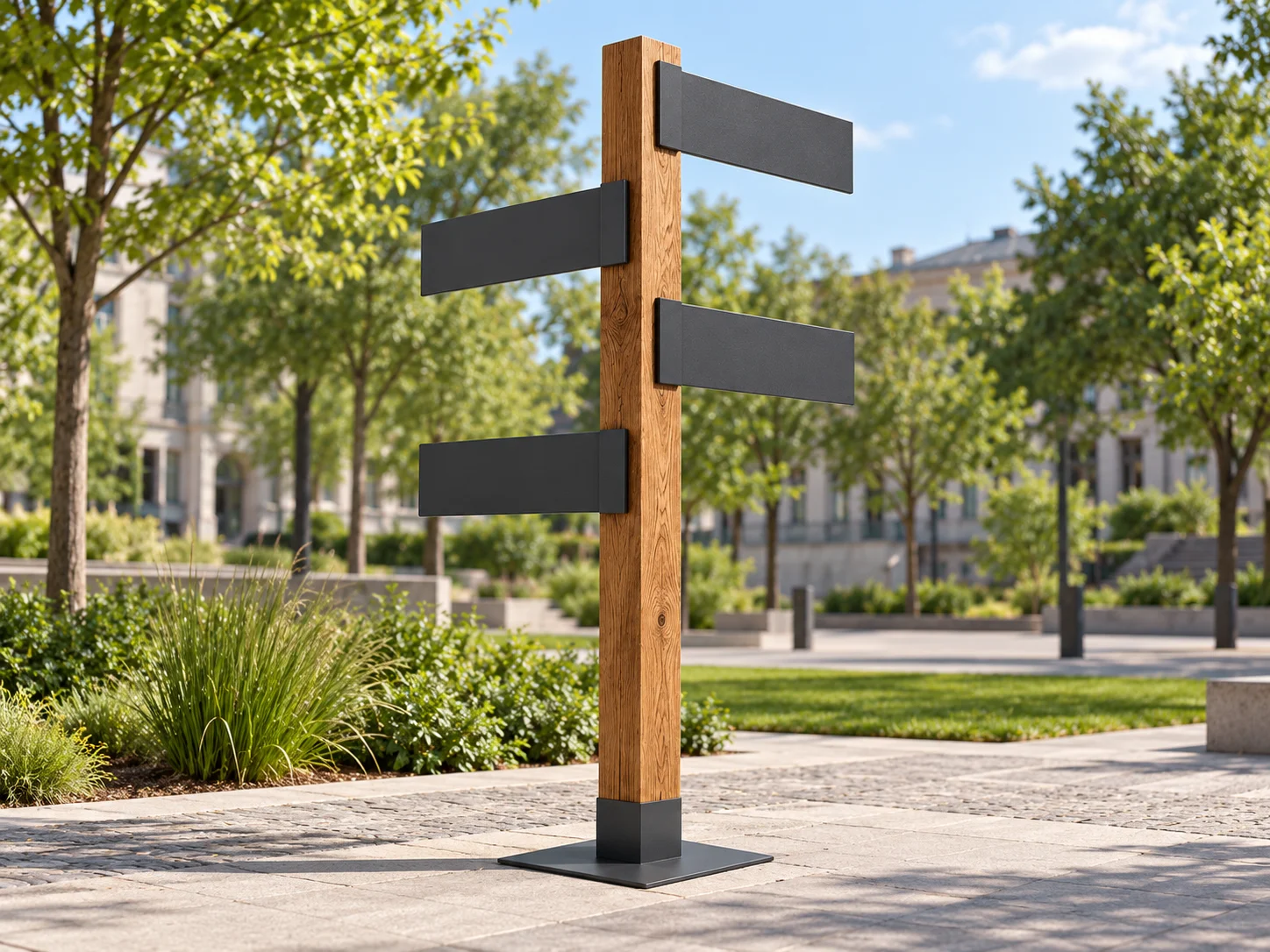

Навигационный пилон «Перекрёсток» в пространстве, визуализация
Навигационный пилон «Перекрёсток» в пространствеКонцептуальная визуализация, не фотография выполненного объекта
КОНСТРУКЦИЯ И ПРИВЯЗКА К ОБЪЕКТУ

Как планируем изделие

Концепция под заказ
01 / СЦЕНАРИЙ

Где использовать

Пилон служит ориентиром на пересечении маршрутов в парке, кампусе или дворе. Направления можно компоновать после утверждения навигационной схемы.

02 / УСТРОЙСТВО

Что показано

Плоские указательные пластины выступают на разных уровнях из деревянного сердечника, оставляя место для разборчивых надписей.

03 / ОБЪЕКТ

Что проверить на месте

Нужны карта маршрутов, точки чтения, язык надписей, условия освещения и проект крепления.

ПОДГОТОВКА К РАСЧЁТУ

Три вопроса перед проектированием

  1. Маршруты, названия и читаемость?
  2. Высота, крепление и графика?
  3. Каковы габариты участка, количество изделий и сроки проекта?

* Габариты новых концепций предварительные. Изображения — визуализации, а не фотографии реализованных объектов. Конструкцию, назначение, материалы, необходимую документацию и условия установки согласуем по проекту перед изготовлением.

Нужны другие размеры или своё изделие?

Опишите задачу в заявке — сайт отправит её менеджеру, а расчёт подготовим под ваш объект.
