КОНЦЕПЦИЯ ВУДИ / ВД-X88

Остановочный павильон «Крыло» · ВД-X88

Все остановочные павильоны

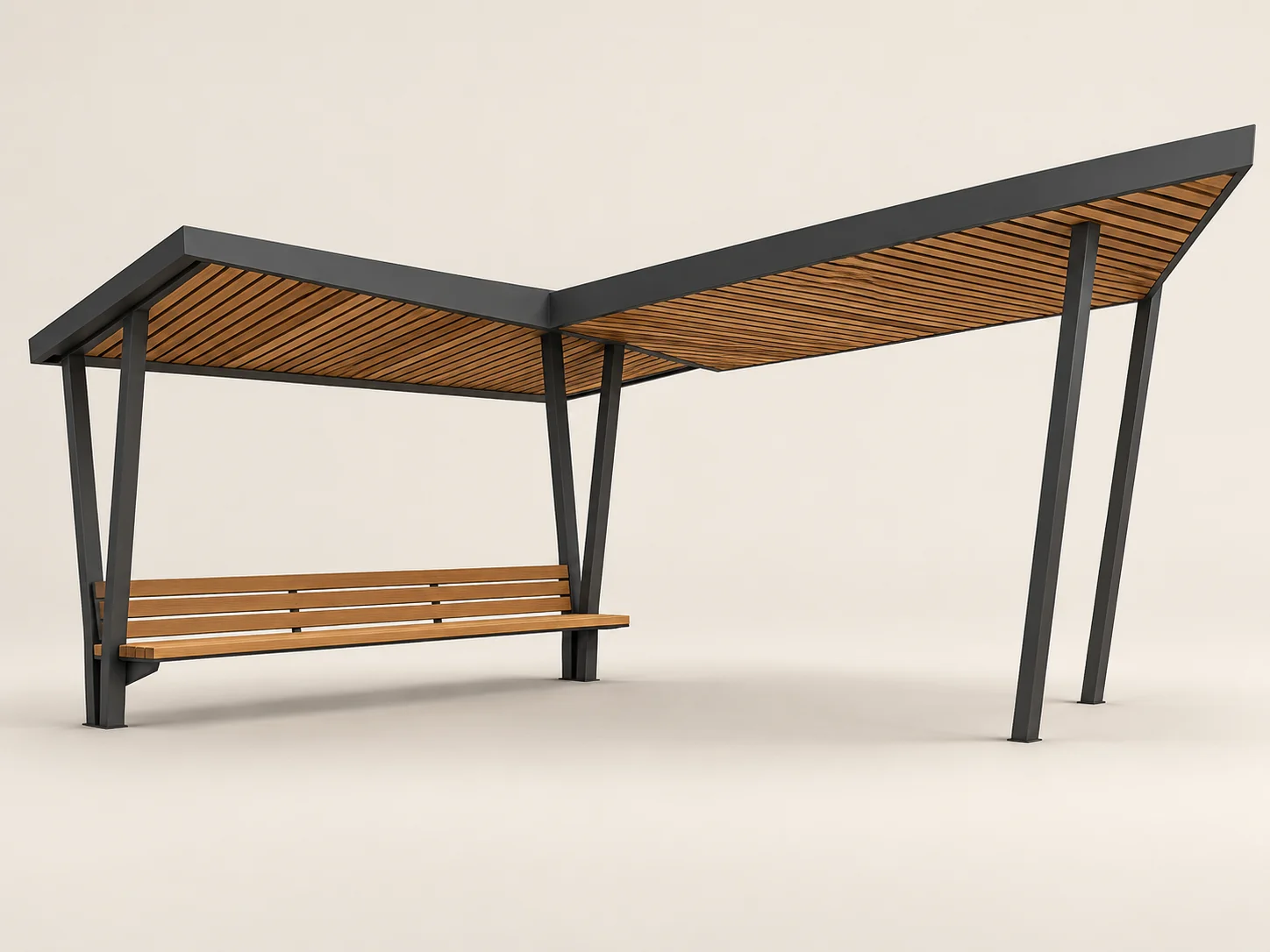

Предметная визуализацияВД-X88

Иллюстрация показывает направление дизайна. Габариты ориентировочные; итоговые конструкция и параметры определяются проектом.

Ваш запрос

Под заказ
Ориентир по длине, мм

Эскизный ориентир для расчёта. Фактические размеры определим по проекту.

Материалы
Дерево и металл. Состав подтвердим в предложении.

Свои размеры или состав?
Артикул
ВД-X88
Эскизные габариты, мм
5600 × 2400 × 3200
Конструкция и установка
По проекту
Стоимость и срок
После расчёта

Перед расчётом уточним: Пассажиропоток и схема посадки

Модели из разных направлений можно объединить в один запрос.
ПАРАМЕТРЫ КОНЦЕПЦИИ

Габариты и проектирование

Длина
5600 мм
Ширина
2400 мм
Высота
3200 мм
Стрелки условно показывают направления измерения; изображение без масштаба. Размеры предварительные и уточняются по проекту.

Что уточняем до предложения

  • Пассажиропоток и схема посадки
  • Ветровые нагрузки, осадки и основание
  • Материалы, комплектацию и место установки.
  • Необходимую документацию и условия эксплуатации.

Стоимость и сроки

Рассчитываем после согласования состава, количества и места поставки. Возможность монтажа обсуждается отдельно.

Кнопка спецификации открывает окно печати. В нём можно сохранить выбранные параметры в PDF.

О КОНЦЕПЦИИ

Продумать каждую деталь

Павильон с двускатным асимметричным металлическим навесом и длинной деревянной лавкой под одной его стороной. Задняя часть остаётся открытой для обзора; информационное поле ставится отдельно.

Состав и конструкция

  • Асимметричная двускатная металлическая кровля
  • Деревянная лавка на металлических опорах
  • Открытые боковые пролёты

Эта модель показана как концепция для изготовления под заказ. Назначение, расчёты, необходимые подтверждения и документация устанавливаются для конкретного объекта.

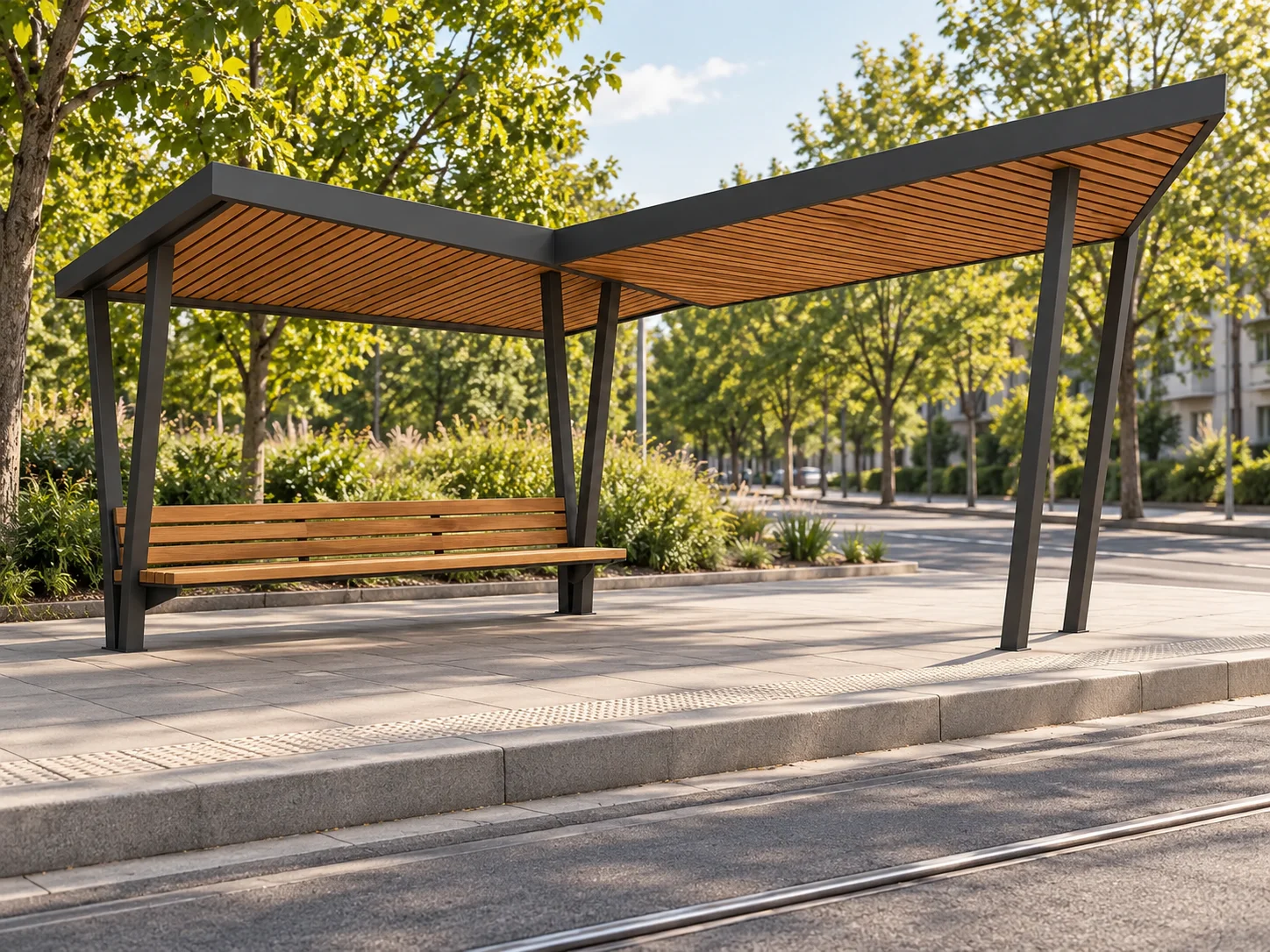

Остановочный павильон «Крыло» в пространстве, визуализация
Остановочный павильон «Крыло» в пространствеКонцептуальная визуализация, не фотография выполненного объекта
КОНСТРУКЦИЯ И ПРИВЯЗКА К ОБЪЕКТУ

Как планируем изделие

Концепция под заказ
01 / СЦЕНАРИЙ

Где использовать

Удлинённая кровля прикрывает стоящих и сидящих людей на остановке с открытым обзором дороги.

02 / УСТРОЙСТВО

Что показано

Кровля держится на металлических рамах, а лавка конструктивно отделена от информационного поля. Водоотвод и расчёт несущих узлов входят в проектирование.

03 / ОБЪЕКТ

Что проверить на месте

Для привязки нужны посадочная зона, доступный маршрут, профиль площадки, ветровой район и требования перевозчика.

ПОДГОТОВКА К РАСЧЁТУ

Три вопроса перед проектированием

  1. Пассажиропоток и схема посадки?
  2. Ветровые нагрузки, осадки и основание?
  3. Каковы габариты участка, количество изделий и сроки проекта?
