КОНЦЕПЦИЯ ВУДИ / ВД-X94

Монорельс «Поворот» · ВД-X94

Все тарзанки и монорельсы

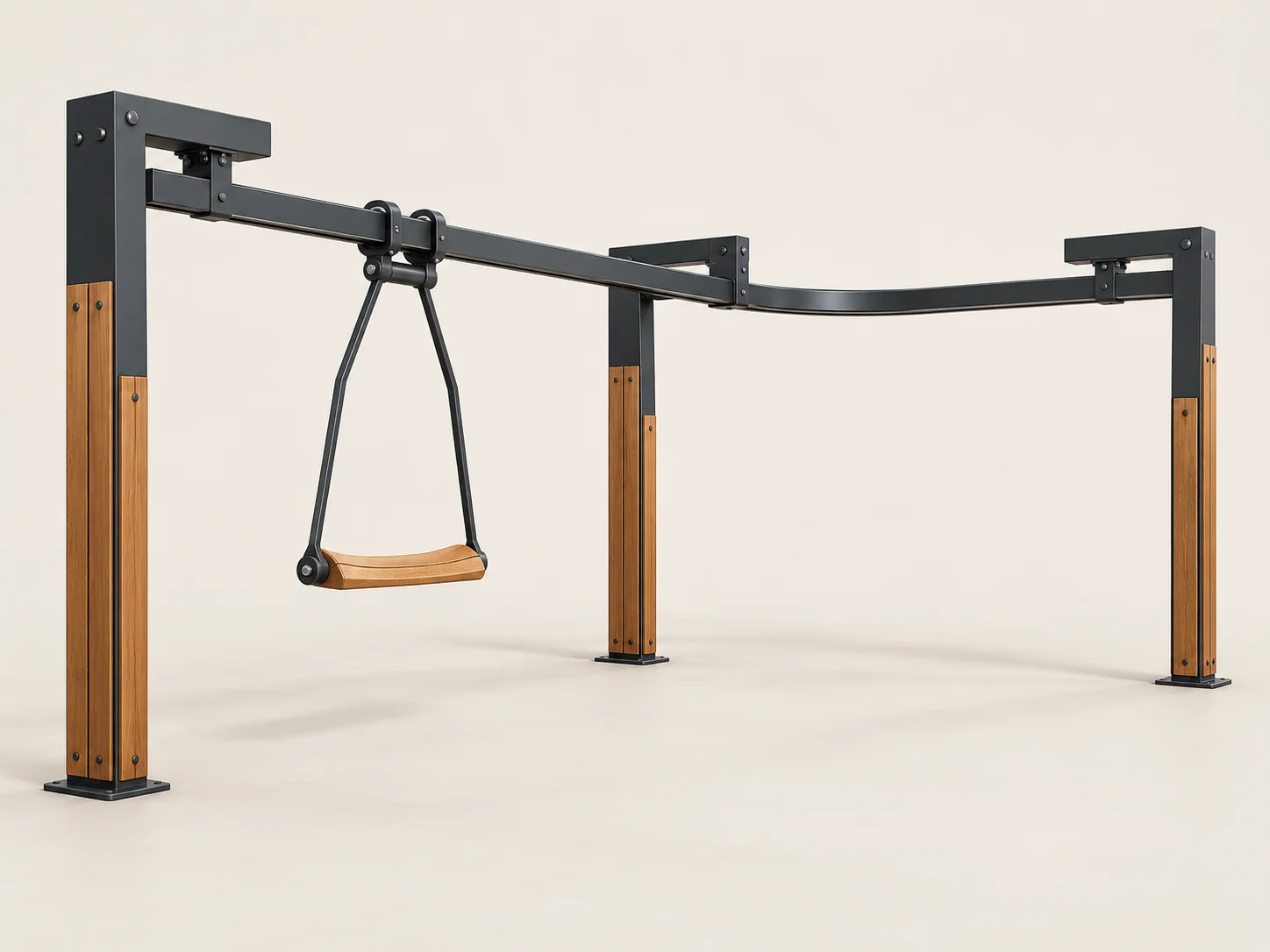

Предметная визуализацияВД-X94

Иллюстрация показывает направление дизайна. Габариты ориентировочные; итоговые конструкция и параметры определяются проектом.

Ваш запрос

Под заказ
Ориентир по длине, мм

Эскизный ориентир для расчёта. Фактические размеры определим по проекту.

Материалы
Дерево и металл. Состав подтвердим в предложении.

Свои размеры или состав?
Артикул
ВД-X94
Эскизные габариты, мм
9200 × 4600 × 3100
Конструкция и установка
По проекту
Стоимость и срок
После расчёта

Перед расчётом уточним: Траектория, механизм и торможение

Модели из разных направлений можно объединить в один запрос.
ПАРАМЕТРЫ КОНЦЕПЦИИ

Габариты и проектирование

Длина
9200 мм
Ширина
4600 мм
Высота
3100 мм
Стрелки условно показывают направления измерения; изображение без масштаба. Размеры предварительные и уточняются по проекту.

Что уточняем до предложения

  • Траектория, механизм и торможение
  • Основания, подходы и защитные зоны
  • Материалы, комплектацию и место установки.
  • Необходимую документацию и условия эксплуатации.

Стоимость и сроки

Рассчитываем после согласования состава, количества и места поставки. Возможность монтажа обсуждается отдельно.

Кнопка спецификации открывает окно печати. В нём можно сохранить выбранные параметры в PDF.

О КОНЦЕПЦИИ

Продумать каждую деталь

Металлическая верхняя направляющая образует плавный поворот между тремя опорными порталами. Подвесное деревянное сиденье показано как часть концепции; механизм, торможение и возврат требуют разработки.

Состав и конструкция

  • Поворотная металлическая направляющая
  • Три отдельно стоящих опорных портала
  • Деревянное сиденье на металлическом подвесе

Эта модель показана как концепция для изготовления под заказ. Назначение, расчёты, необходимые подтверждения и документация устанавливаются для конкретного объекта.

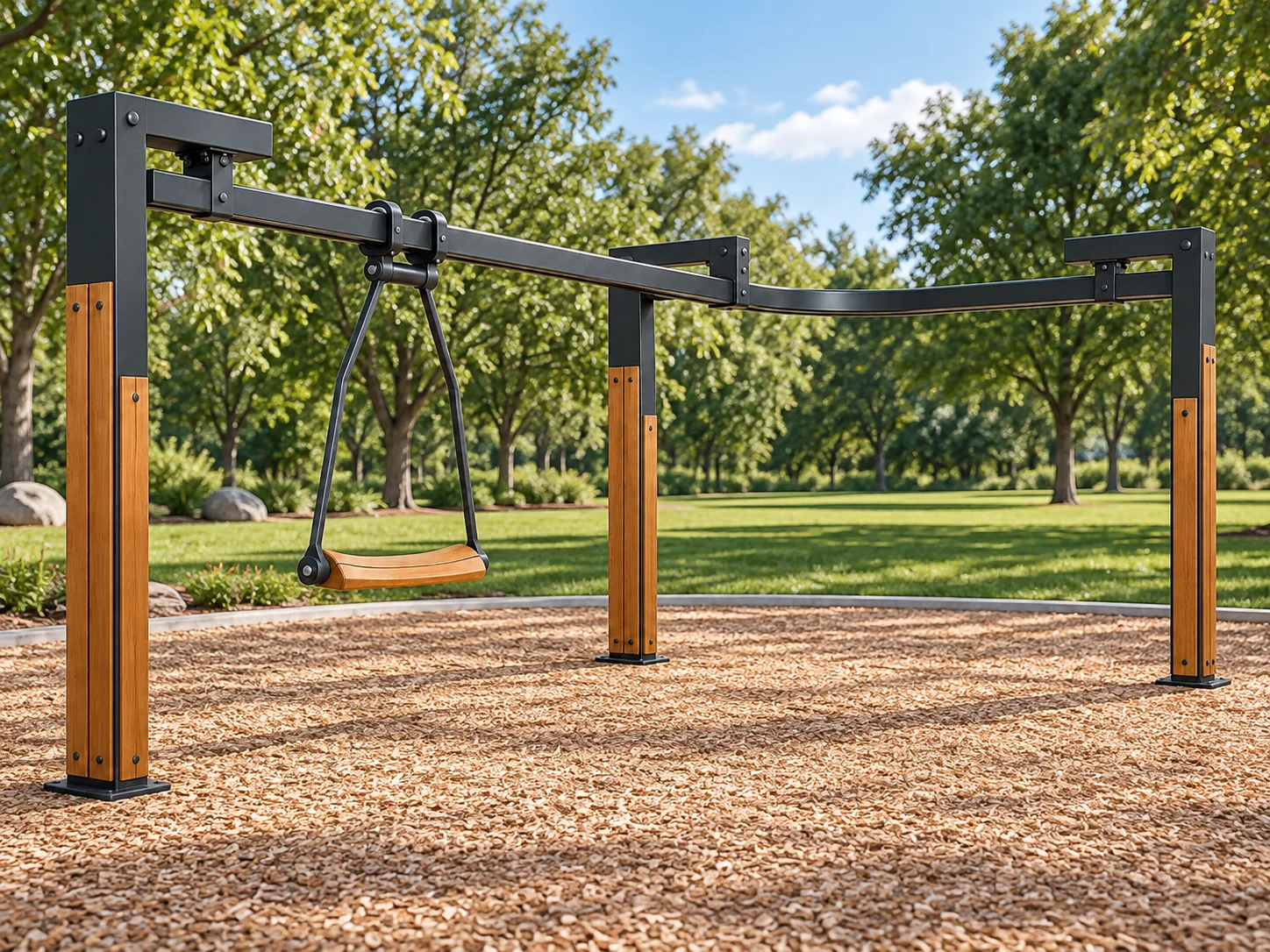

Монорельс «Поворот» в пространстве, визуализация
Монорельс «Поворот» в пространствеКонцептуальная визуализация, не фотография выполненного объекта
КОНСТРУКЦИЯ И ПРИВЯЗКА К ОБЪЕКТУ

Как планируем изделие

Концепция под заказ
01 / СЦЕНАРИЙ

Где использовать

Поворот позволяет строить игровой маршрут вокруг существующего свободного пространства, если трасса подтверждена проектом.

02 / УСТРОЙСТВО

Что показано

Три портала держат направляющую с изменением направления. Работа каретки, ограничение скорости, возврат и расчёты не задаются визуализацией.

03 / ОБЪЕКТ

Что проверить на месте

Нужны план площадки, траектория, высоты, свободные зоны и инженерный проект механизма.

ПОДГОТОВКА К РАСЧЁТУ

Три вопроса перед проектированием

  1. Траектория, механизм и торможение?
  2. Основания, подходы и защитные зоны?
  3. Каковы габариты участка, количество изделий и сроки проекта?
