КОНЦЕПЦИЯ ВУДИ / ВД-X79

Низкий монорельс с деревянным сиденьем · ВД-X79

Все тарзанки и монорельсы

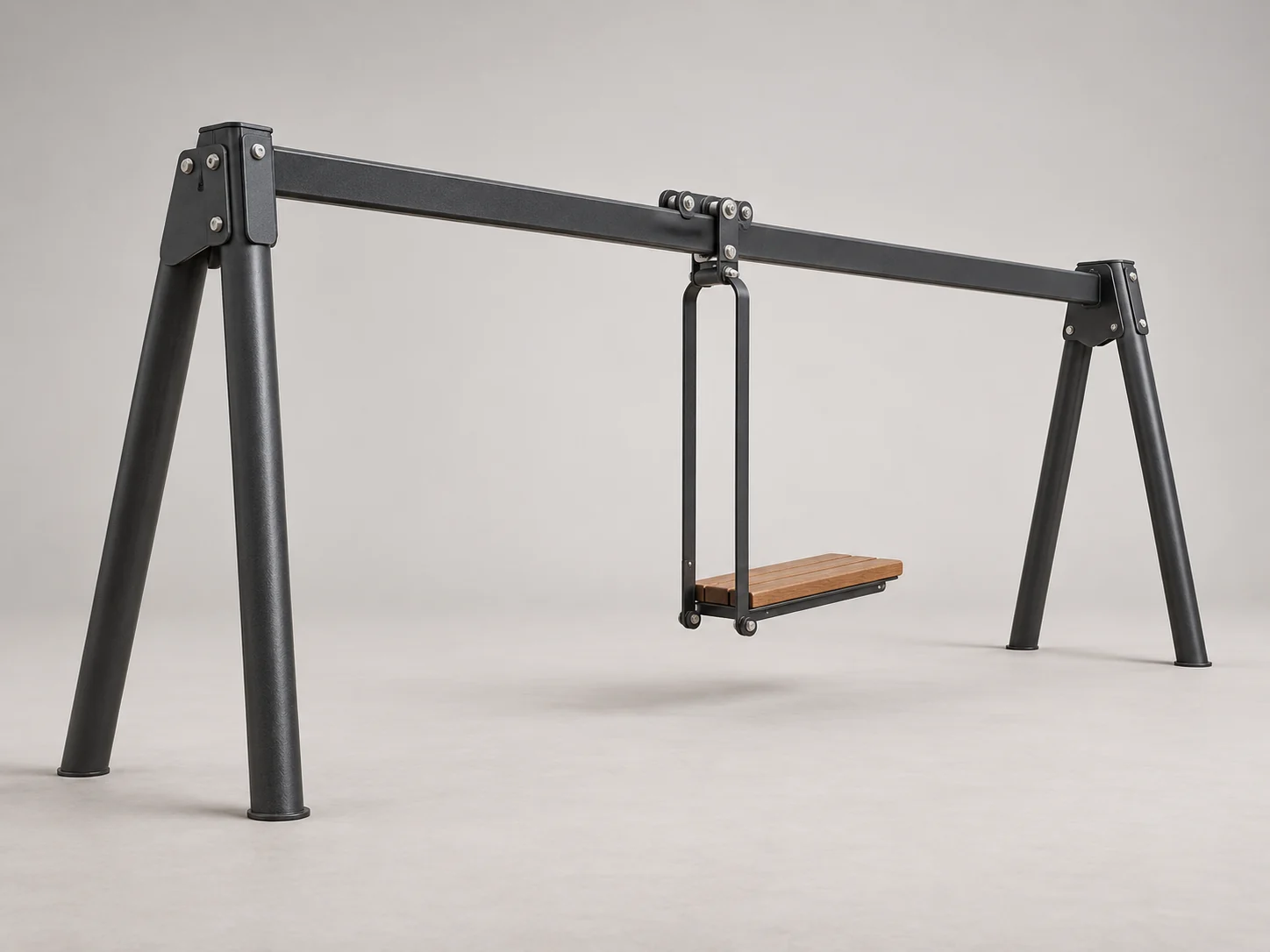

Предметная визуализацияВД-X79

Иллюстрация показывает направление дизайна. Габариты ориентировочные; итоговые конструкция и параметры определяются проектом.

Ваш запрос

Под заказ
Ориентир по длине, мм

Эскизный ориентир для расчёта. Фактические размеры определим по проекту.

Материалы
Дерево и металл. Состав подтвердим в предложении.

Свои размеры или состав?
Артикул
ВД-X79
Эскизные габариты, мм
7800 × 2500 × 2800
Конструкция и установка
По проекту
Стоимость и срок
После расчёта

Перед расчётом уточним: Ход, возврат и ограничение скорости

Модели из разных направлений можно объединить в один запрос.
ПАРАМЕТРЫ КОНЦЕПЦИИ

Габариты и проектирование

Длина
7800 мм
Ширина
2500 мм
Высота
2800 мм
Стрелки условно показывают направления измерения; изображение без масштаба. Размеры предварительные и уточняются по проекту.

Что уточняем до предложения

  • Ход, возврат и ограничение скорости
  • Участок установки, основание и защитные зоны
  • Материалы, комплектацию и место установки.
  • Необходимую документацию и условия эксплуатации.

Стоимость и сроки

Рассчитываем после согласования состава, количества и места поставки. Возможность монтажа обсуждается отдельно.

Кнопка спецификации открывает окно печати. В нём можно сохранить выбранные параметры в PDF.

О КОНЦЕПЦИИ

Продумать каждую деталь

Подвесное деревянное сиденье проходит по прямой металлической верхней направляющей между двумя стойками. Механизм, торможение и зоны использования требуют инженерной разработки.

Состав и конструкция

  • Прямая металлическая направляющая
  • Два металлических торцевых портала
  • Деревянное сиденье на металлическом подвесе

Эта модель показана как концепция для изготовления под заказ. Назначение, расчёты, необходимые подтверждения и документация устанавливаются для конкретного объекта.

Низкий монорельс с деревянным сиденьем в пространстве, визуализация
Низкий монорельс с деревянным сиденьем в пространствеКонцептуальная визуализация, не фотография выполненного объекта
КОНСТРУКЦИЯ И ПРИВЯЗКА К ОБЪЕКТУ

Как планируем изделие

Концепция под заказ
01 / СЦЕНАРИЙ

Где использовать

Для прямолинейного подвесного маршрута с сиденьем на верхней направляющей, если участок позволяет выделить свободные концевые зоны.

02 / УСТРОЙСТВО

Что показано

Металлические порталы и прямая направляющая показаны как образ; торможение, ход и возврат сиденья требуют разработки механизма.

03 / ОБЪЕКТ

Что проверить на месте

Определим длину хода, ограничение скорости, покрытие, габариты зоны и порядок осмотра подвеса.

ПОДГОТОВКА К РАСЧЁТУ

Три вопроса перед проектированием

  1. Ход, возврат и ограничение скорости?
  2. Участок установки, основание и защитные зоны?
  3. Нужен самовозврат сиденья или обслуживание человеком после каждого проезда?
